2点吊りワイヤロープ加工品

2点吊りワイヤロープ加工品をご提案します。二点吊ワイヤーの吊り角度、荷重、高さから、2点つりワイヤーロープの安全率を加えて、設計します。また、2点吊ワイヤのリングやフックも用途に応じたものを選定し、吊り具の問題解決をします。さらに3点吊りワイヤーロープや4点つりワイヤロープも設計、販売しています。お気軽にご相談ください。

2点吊りワイヤロープ リングとフック付き.jpg

2点吊りワイヤロープ リングとフック付

リンクにシンブル入りの玉掛索をつなぎ、さらに下部にはシンブルをいれて、フックをつけたものです。

上記のものは

キトーマスターリンク2.4T+両端シンブル入ロック止めワイヤ9mmX1.5m+0.5T重量フック付です。



吊り角度にもよりますが、最大で約1T程度吊ることができます。

お気軽にお見積りください。

2点吊ワイヤロープ アイ付.jpg

2点吊ワイヤロープ アイ付

リンクにシンブル入りの玉掛索をつなぎ、下部は何もつけずに一般的なアイになったものです。

上記のものは

キトーマスターリンク2.4T+両端シンブル入りロック止めワイヤ9mmX1.5m+ アイ です。

吊り角度にもよりますが、最大で約1T程度吊ることができます。

いろいろとお見積りください。

2点吊りワイヤーファンドリーフック付

丸いリングに両端にシンブルを入れたワイヤーロープでつなぎ、マーティックのファンドリーフックを下部につけたものです。ファンドリーフックは口が大きいで太いものをつかんだり、縁から少し離れた穴に差し込んだりするには便利なフックです。

2点吊りワイヤーロープ ヤーク付き

ヤークは便利な金具です。ご希望に応じて設計をして、強度や形を決定します。一般的には高価にものになりますので、十分な打ち合わせの基に製作にかかりたいと思います。ヤークについては詳しくはこのページを

2点つりワイヤ 両端シンブル付

2点つりワイヤロープで両端にシンブルが入っています。シンブルにシャックルをつけて、いろいろと活用できます。また、2点吊りを2組使用して、4点吊りとして使用する場合があります。

2点吊りワイヤロープ なるべく短く

短い2点吊りワイヤロープ

1.7Tリング付き

ワイヤは9mmX300mm仕上げ両端シンブル入り

0.5TFKフック付き

全長で約500mmです。

2組で4点吊りにもできます

最短長さの吊り具についてはこのページを

2点吊りビニール被覆ワイヤー

ビニール被覆ワイヤーロープの2点吊りです。手にやさしく、錆びにくく、色により区別することもできます。

黒やグリーン、緑、白などいろいろな色で加工できます。

ビニル被覆ワイヤについてはこのページを

松葉型2点吊りワイヤロープ

松葉のように
1本のワイヤの輪っかから、

2本のワイヤロープが出ています。強度は1/2となりますが、使いやすい吊り具です。

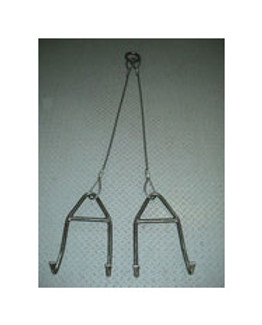

松葉型3点吊ワイヤーロープ

松葉型2点吊りにさらに短いロープを1本加えて、長短3点吊としたものです。

この3点吊を2セット使用して、長いパイプを3本ずつ、効率よく運ぶものです。下のハンガーフックをパイプの縁にひっかけます。うまくいくでしょうか?

スーパーツールクランプ付き2点吊

クランプについてはこのページを

ファンドリーフック2t 4個つき


​お好みのページにお進みください

2点吊ワイヤーロープにつける金具の例

キトースリングフック


​キトーHMマスターリンク


FKフック


​大洋強力リンク


​BKロッキングフック


​シンブル


角あて・・・ワイヤロープや荷物の痛みを防ぐ


角あてタコパットTP-S

50mm幅のベルトや細物ワイヤロープ用。釘止めよう穴付き。



寸法:160X75X75mm

板厚:3mm

重量:0.55kg


角あてタコパットTP-Y

ワイヤ飛び出し防止用ゴムバンド付き。太物ワイヤ、レバーホイスト用。

寸法:155X75X75mm

板厚:4mm

重量:0.7kg


角あてタコパットTP-M

マグネット付きです。鋼板の底の角あてにご利用ください。



 寸法:160X75X75mm

板厚:3mm

重量:0.6kg


角あてタコパットミニ

出荷先に行ったきり、回収できない場合の安価タイプ。釘止め用穴付き。

寸法:110X45X45mm

板厚:2.3mm

重量:0.19kg


アルミ合金角あてTB

特殊なアルミ合金を使用していますので、軽量で小型で扱いやすい。永久磁石つき。



寸法:124X55(81)X55 (81)

重量:0.70kg

お好みのページにリンクします

フックのはずれ止めを過信しないでください

無荷重の状態でワイヤロープが立ち上がり、ワイヤロープがはずれ止めを押さえて、抜ける場合があります。ご注意ください。

はずれ止めフックにワイヤロープがしっかりとかかっています。

無荷重の状態で何らかの原因でワイヤロープが立ち上がる。

ワイヤロープがフック先端を越え、はずれ止めを上から押し始める。

この状態でフックを吊りあげるとワイヤロープがフックからはずれる。

なお、BKロッキングフックのようなはずれ止めのついたフックをご使用すれば、上記のような心配はいりません。
